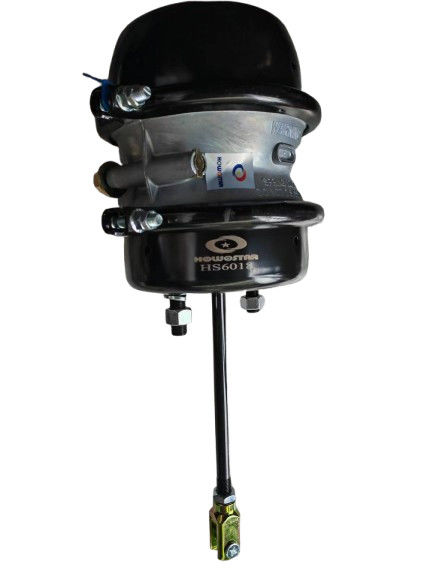

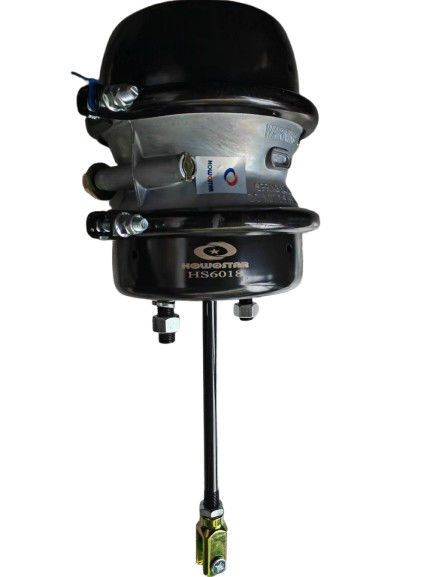

Φουά πίσω Θάλασσα πέδησης διπλή

Φουά πίσω Θάλασσα πέδησης διπλή

1. Λειτουργία

• Δύο λειτουργίες πέδησης:

• Φρένο λειτουργίας: Όταν ο συμπιεσμένος αέρας εισέρχεται στον θάλαμο λειτουργίας ("έδρα 11"), σπρώχνει το διάφραγμα, ενεργοποιώντας το φρένο μέσω της στροφής.

• Φρένο στάθμευσης: Όταν ο θάλαμος στάθμευσης ("πορτός 12") είναι καταπιεσμένος, απελευθερώνεται η αποθηκευμένη ενεργειακή άνοιξη, ωθώντας το διάφραγμα και ενεργοποιώντας το φρένο.

• Ασφάλεια των φρένων έκτακτης ανάγκης: Σε περίπτωση αποτυχίας της παροχής αέρα, το φρένο στάθμευσης ενεργοποιείται αυτόματα, εξασφαλίζοντας την ακινητοποίηση του οχήματος.

• Προσαρμοσμένη στο φορτίο πέδηση: Ο σχεδιασμός διπλού θαλάμου επιτρέπει την ανεξάρτητη ρύθμιση των δυνάμεων πέδησης σε λειτουργία και στάθμευσης, προσαρμόζοντας τις δυνάμεις αυτές σε διαφορετικά φορτία και συνθήκες οδήγησης.

2. Προδιαγραφές

• Διαμόρφωση θαλάμου:

• Θάλαμος εξυπηρέτησης: Για δυναμική πέδηση κατά τη λειτουργία του οχήματος.

• Θάλαμος στάθμευσης: Για στατική πέδηση κατά την στάθμευση ή σε καταστάσεις έκτακτης ανάγκης.

• Λιμένες:

• "11" θύρα: εισροή αέρα στο φρένο λειτουργίας.

• "12" λιμάνι: εισροή/έξοδος αέρα από το φρένο στάθμευσης.

• Εγκατάσταση: Συνήθως συνδέεται με το σύστημα πέδησης του πίσω άξονα, με φλάντζες ή στηρίγματα για ασφαλή στερέωση.

3Υλικό

• Σώμα θαλάμου: Υψηλής αντοχής κράμα αλουμινίου ή χυτοσίδηρο για αντοχή και αντοχή στην πίεση.

• Διάφραγμα: Ευέλικτη μεμβράνη από καουτσούκ ή πολυμερές για να διαχωρίζει τους θαλάμους αέρα και να μεταδίδει δύναμη.

• Άνοιγμα: Άνοιγμα από χάλυβα υψηλής αντοχής για αποθήκευση ενέργειας και ενεργοποίηση του φρένου στάθμευσης.

• Σφραγίδες: Σφραγίδες από καουτσούκ ή συνθετικές για την πρόληψη διαρροής αέρα και για τη μακροχρόνια αξιοπιστία.

4. Βασικές παραμέτρους

• Πίεση εργασίας:

• Θάλαμος εξυπηρέτησης: 810 bar (116-145 psi).

• Θάλαμος στάθμευσης: 810 bar (116145 psi) για απελευθέρωση, 0 bar για εμπλοκή.

• Δύναμη πέδησης:

• Φρένα υπηρεσίας: Συνήθως 11.000-15.000 N (2.473-3372 lbf) σε ονομαστική πίεση.

• Φρένο στάθμευσης: 10.000-14.000 N (2,248-3,147 lbf) μέσω δύναμης ελαστικού.

• Σκλήρυνση στροφής: 40×65 mm (1,57×2,56 ίντσες), ανάλογα με το μοντέλο.

• Περιοχή θερμοκρασίας: -40°C έως +80°C (-40°F έως +176°F), εξασφαλίζοντας λειτουργία σε ακραίες κλιματικές συνθήκες.

• διάρκεια κύκλου: ≥1,000,000 κύκλους (φρένα λειτουργίας), με αντοχή στην κόπωση από ελατήριο που έχει δοκιμαστεί για μακροχρόνια χρήση.

• Βάρος: Περίπου 8,12 κιλά, που ποικίλλουν ανάλογα με το μέγεθος και τη διαμόρφωση.

5. Πρόσθετα χαρακτηριστικά

• Αντίσταση στη διάβρωση: Επικάλυψη σώματος και στερεών από ανοξείδωτο χάλυβα για παρατεταμένη διάρκεια ζωής σε σκληρά περιβάλλοντα.

• Μοδική σχεδίαση: Επιτρέπει την εύκολη αντικατάσταση μεμονωμένων εξαρτημάτων (π.χ. διάφραγμα, ελατήριο) χωρίς πλήρη αντικατάσταση του θαλάμου.

• Συμμόρφωση: πληροί διεθνή πρότυπα όπως SAE J1402, ECE R13 και FMVSS 121 για την ασφάλεια του συστήματος πέδησης.
